Azimut One Mono 200 W
La version simple et complète pour commander un rotor en 24 V.
- 1 sortie rotor
- Sortie moteur 24 V — 200 W
- Entrée secteur 115 V AC ou 230 V AC
- Écran tactile 7 pouces
- Wi-Fi + LAN RJ45 de série
Gamme Azimut One
Pupitres DC et AC
Trois configurations DC et une seule gamme AC, préparée selon le modèle exact de votre rotor.
AZIMUT ONE 4.0 en validation

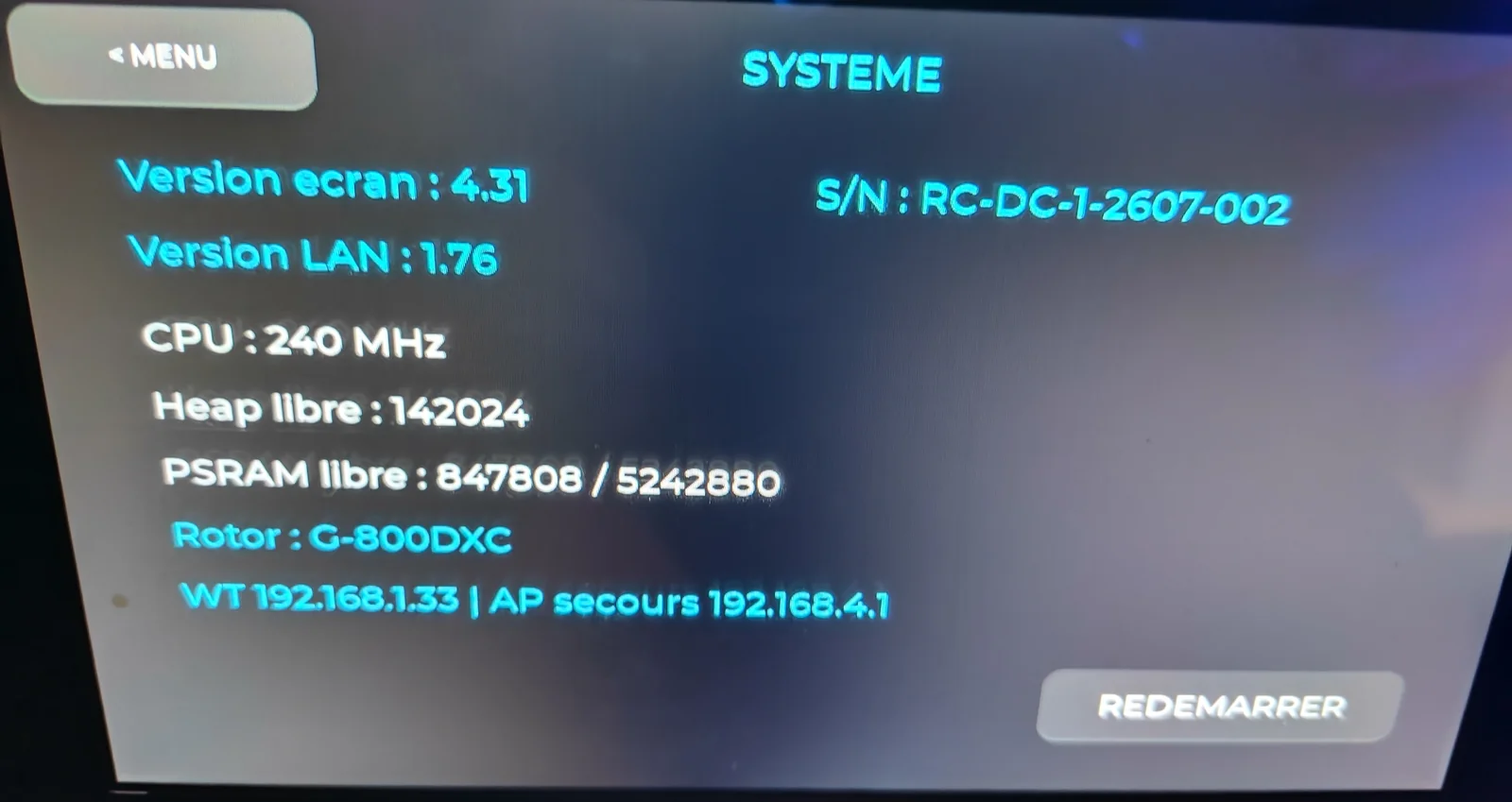

Écran technique 4.31
WT LAN 1.76
LAN RJ45 de série
UDP direct
Az / El opérationnel
Azimut One Mono 350 W
Une réserve de puissance supérieure pour les rotors plus exigeants.
- 1 sortie rotor
- Sortie moteur 24 V — 350 W
- Entrée secteur 115 V AC ou 230 V AC
- Écran tactile 7 pouces
- Wi-Fi + LAN RJ45 de série
Azimut One Dual 350 W
Deux sorties opérationnelles pour deux rotors ou une installation Az / El.
- 2 sorties rotor
- Sortie moteur 24 V — 350 W
- Entrée secteur 115 V AC ou 230 V AC
- Azimut / Élévation opérationnel
- Commande directe en UDP
Prosistel : les modèles 12 V et 24 V avec potentiomètre de recopie 3 fils sont pris en charge. Les versions à capteur Hall 5 fils ne sont pas encore disponibles.
Gamme AC disponible
Un seul type de pupitre, adapté au rotor
Même électronique de commande et mêmes fonctions. Le câble, le connecteur, le brochage et la configuration sont préparés selon le rotor choisi.
Configuré pour votre installation
Configurations Mono 160 VA ou Double 300 VA, avec écran tactile 7 pouces, Wi-Fi, LAN RJ45, mémoires, calibration et commandes réseau.
Yaesu G-450C / G-450AYaesu G-600 / G-600RCYaesu G-650C / G-650RC / G-1000CKenpro KR-400 / KR-400RCKenpro KR-600 / KR-600RC / KR-650XLYaesu G-2000RCHy-Gain HAM-IVHy-Gain HAM-VTailtwister T2XAutres modèles après validation technique
Important : indiquez la référence exacte du rotor lors de la commande. Le brochage n’est pas identique d’un modèle à l’autre.
Équipements communs
Une utilisation autonome et protégée
Voir les fonctions techniques

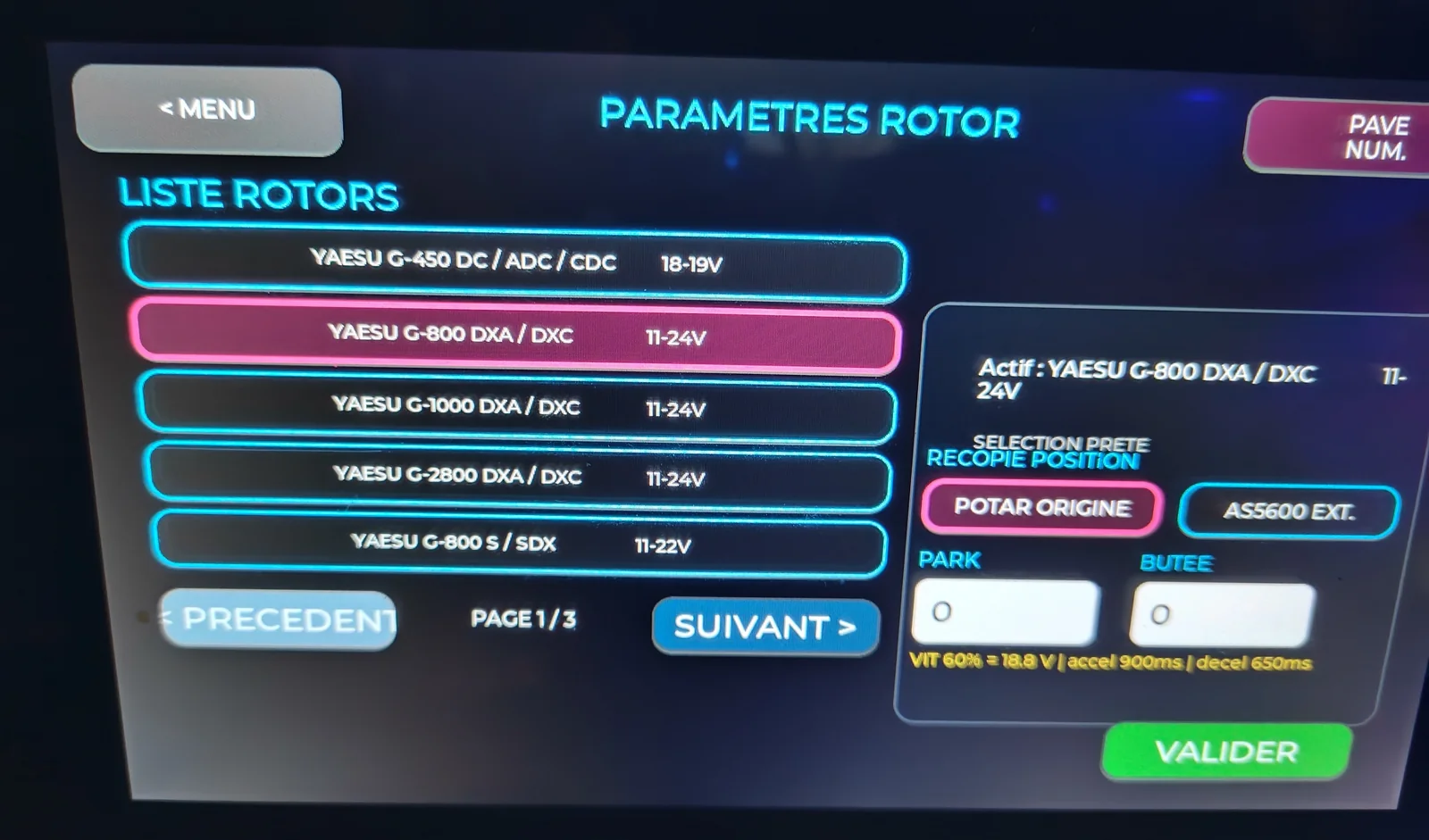

Recopie de position

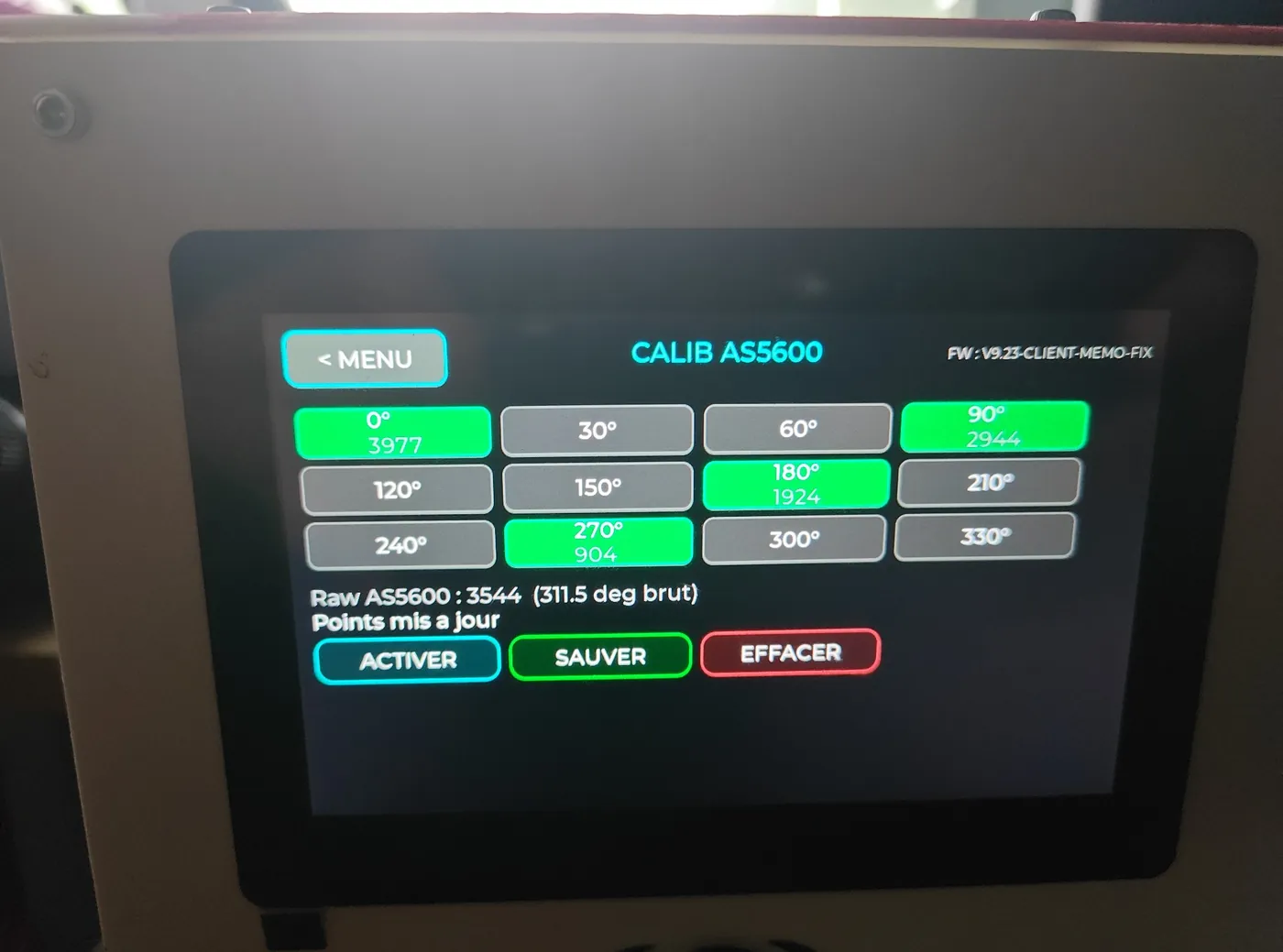

Utilisation du potentiomètre d’origine lorsqu’il est fonctionnel. Le capteur AS5600 reste une solution optionnelle.
Overlap et sécurités

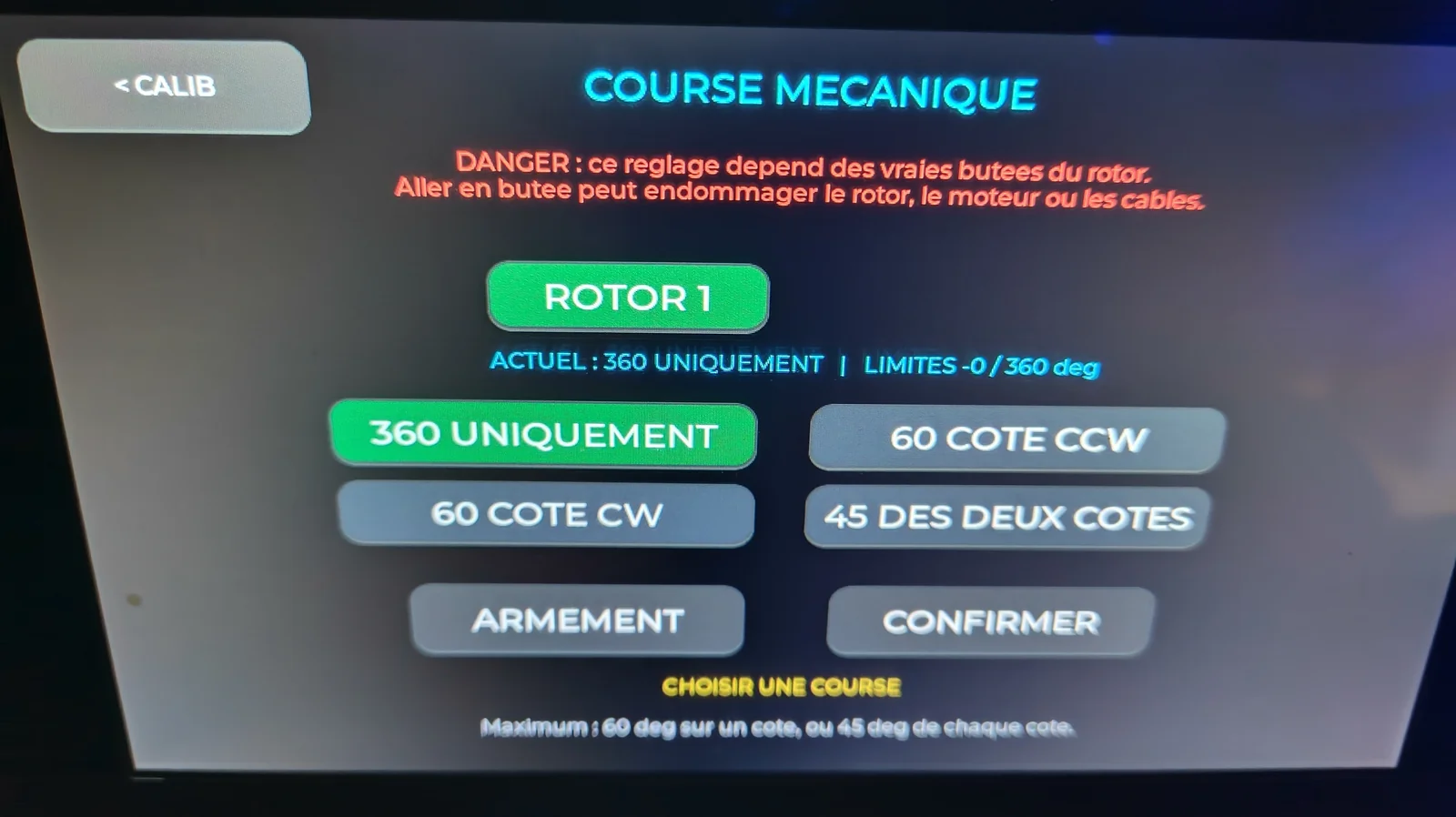

Course 360°, overlap jusqu’à 60° d’un côté ou 45° de chaque côté. La LED reste fixe en mouvement et un badge rouge signale la zone overlap.
Versions secteur 115 / 230 V
Les trois pupitres peuvent être préparés pour une alimentation secteur 115 V AC ou 230 V AC. La tension est choisie lors de la demande.

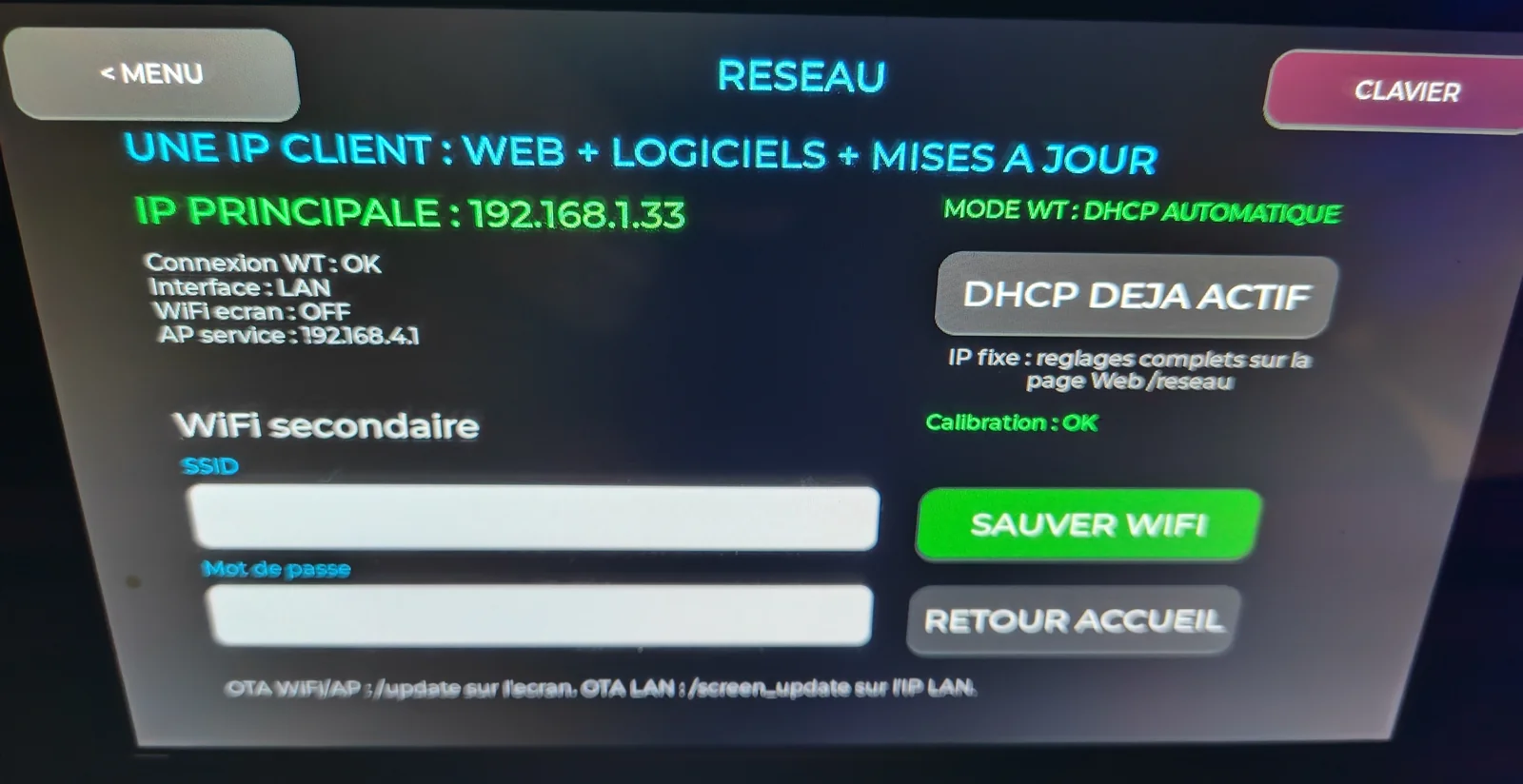

Connexion réseau

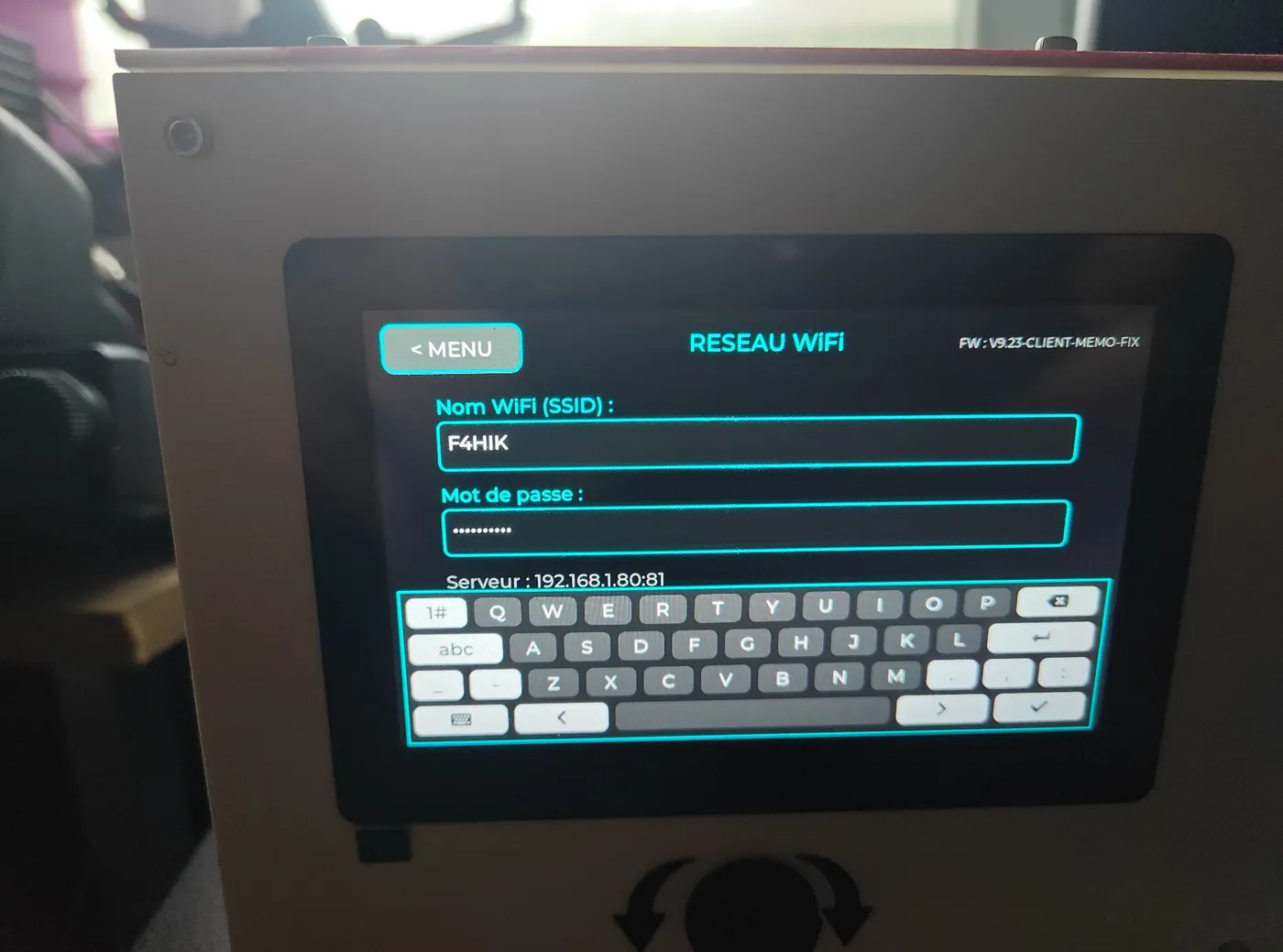

Wi-Fi et LAN RJ45 inclus. Le LAN reste prioritaire et le Wi-Fi de secours permet l’accès Web et les mises à jour officielles sans câble.
Double rotor indépendant

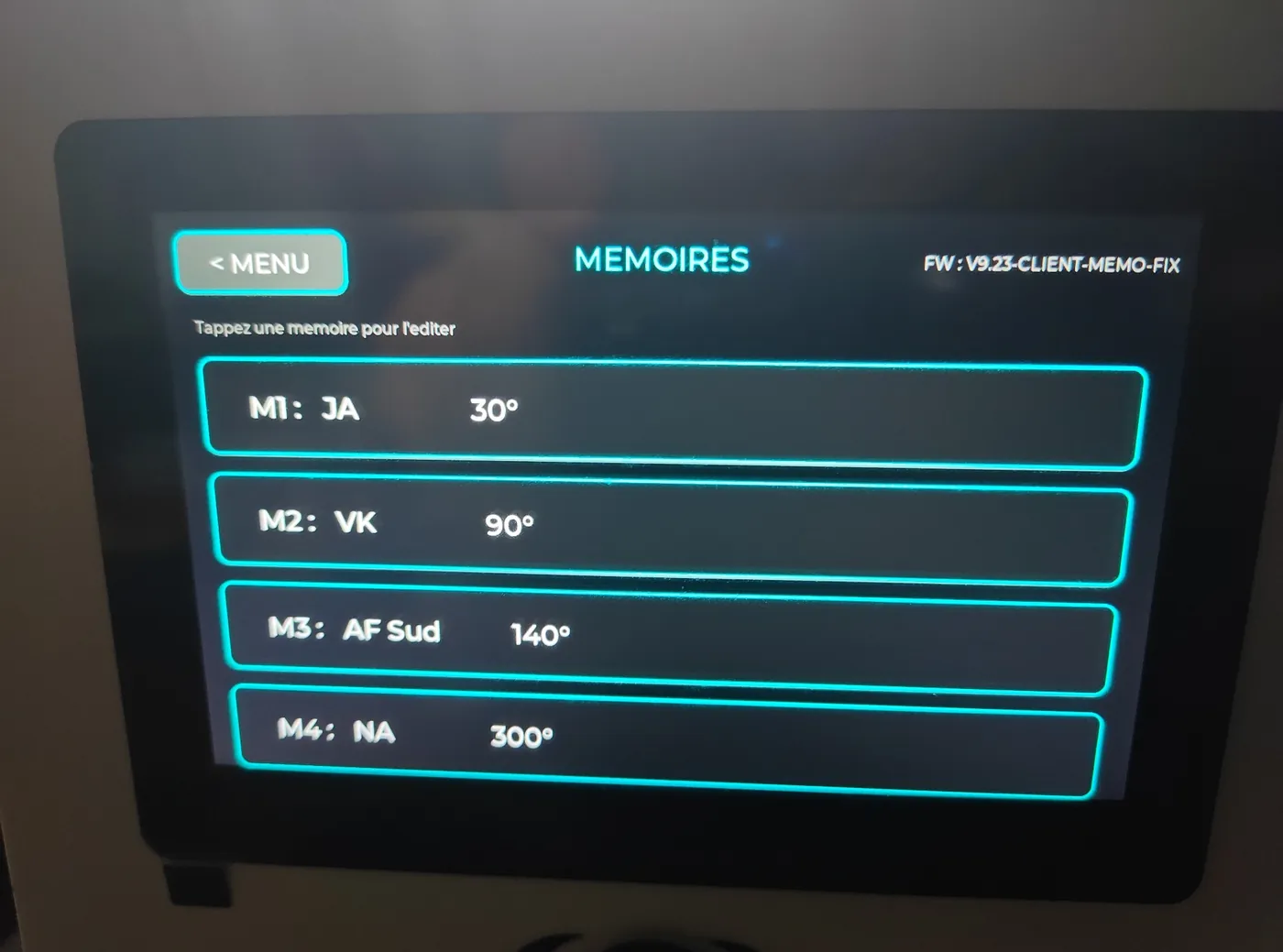

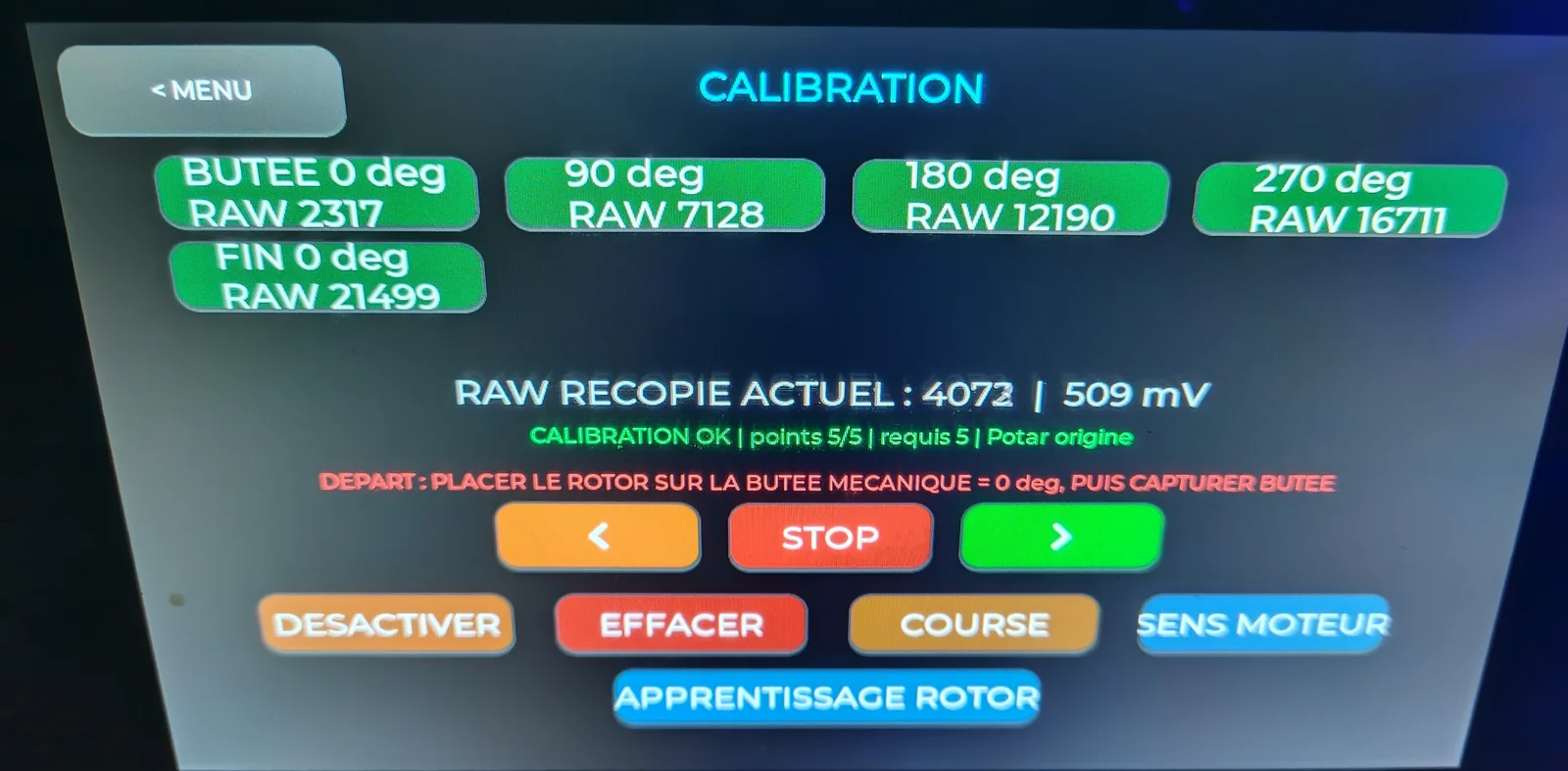

Calibration R1/R2 séparée sur ADS1115 A0/A1. Antennes, couleurs et six mémoires M1 à M6 sont réglées pour chaque rotor.
Dernière vue mémorisée
En version double, le pupitre revient après redémarrage sur la dernière vue utilisée : Rotor 1, Rotor 2 ou Double.

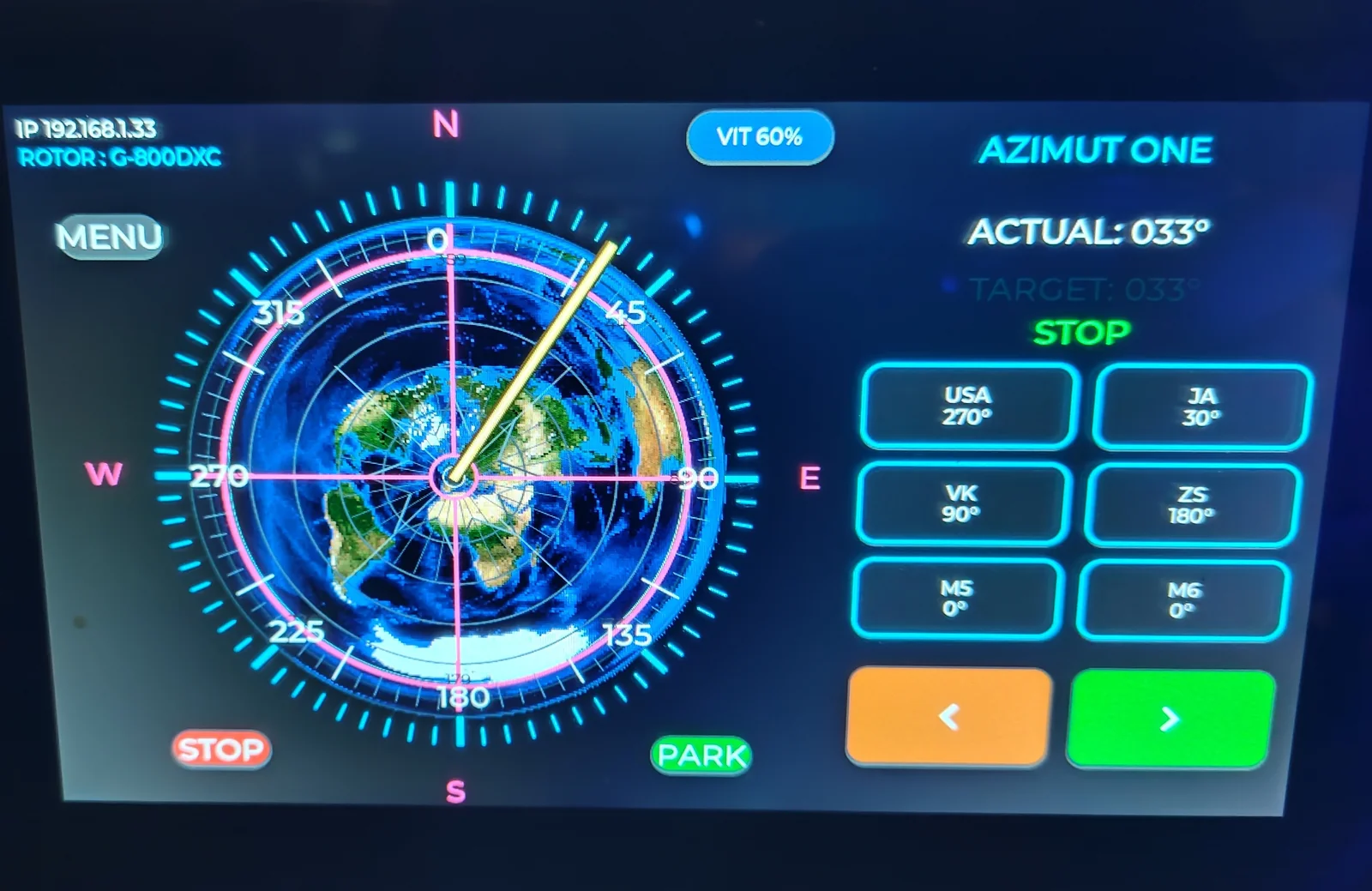

Commandes tactiles
Appui court sur une flèche : déplacement de 1°. Appui maintenu : rotation continue. Relâchement : arrêt immédiat.
Déplacement plus souple
Accélération progressive sur les 10 premiers degrés, freinage sur les 10 derniers et une seule correction fine maximum.
Page mobile dédiée
Sélection R1/R2, pilotage, calibration et effacement des valeurs du rotor choisi, avec arrêt sécurisé au changement d’axe.
Affichage double amélioré
Le rotor actif se sélectionne directement en touchant sa rose. Le Yaesu G-5500 conserve ses axes AZ et EL indépendants.

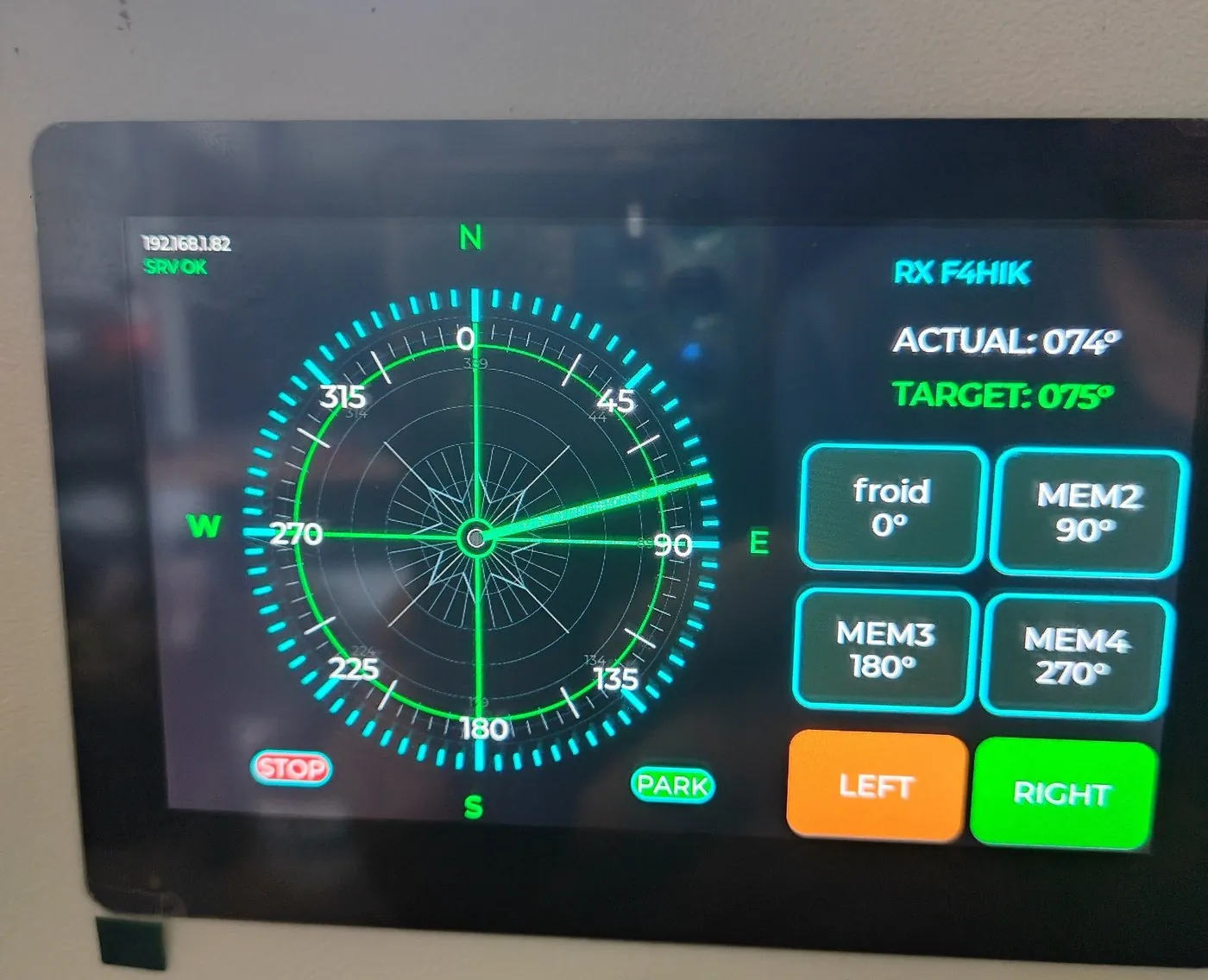

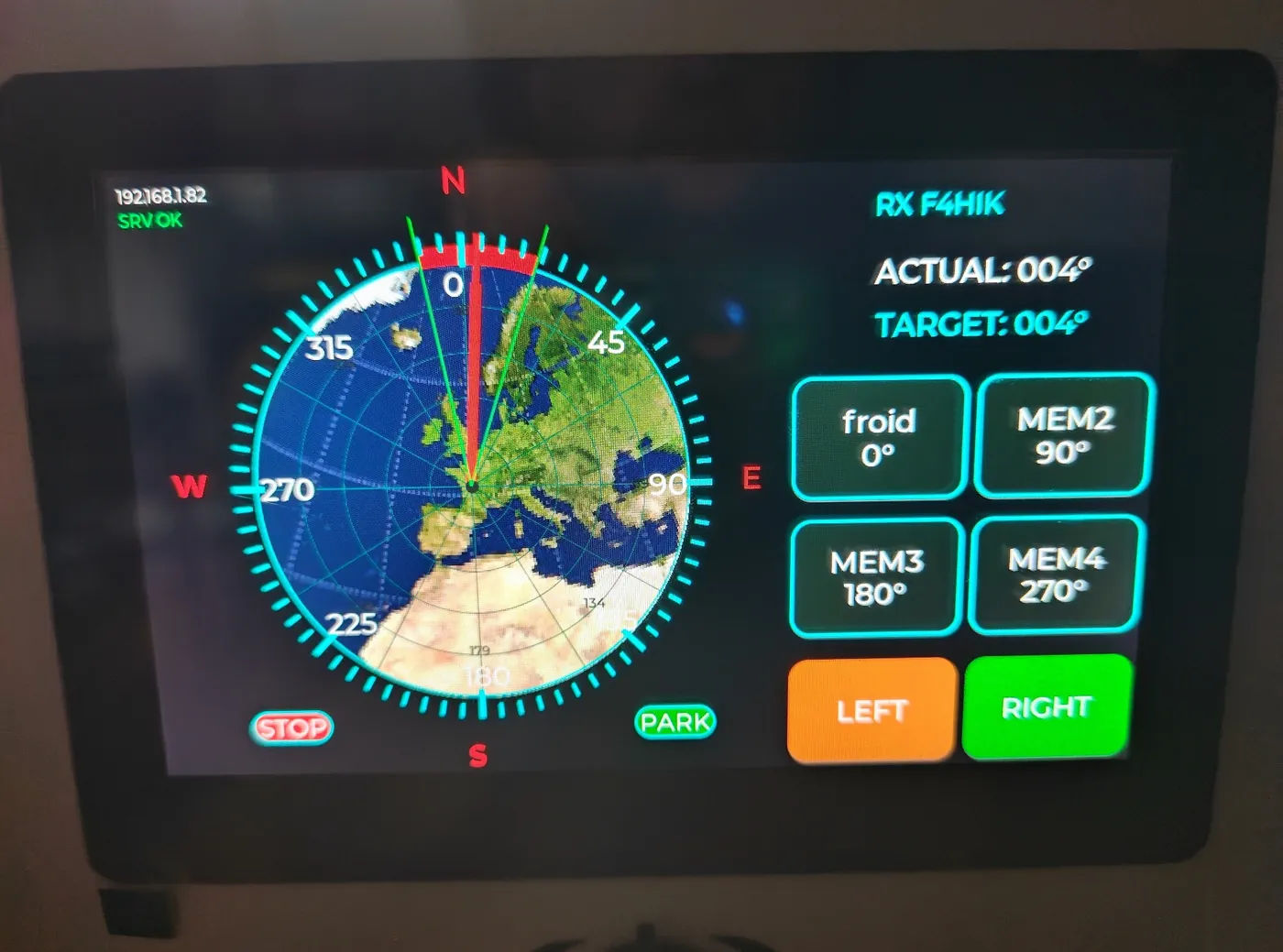

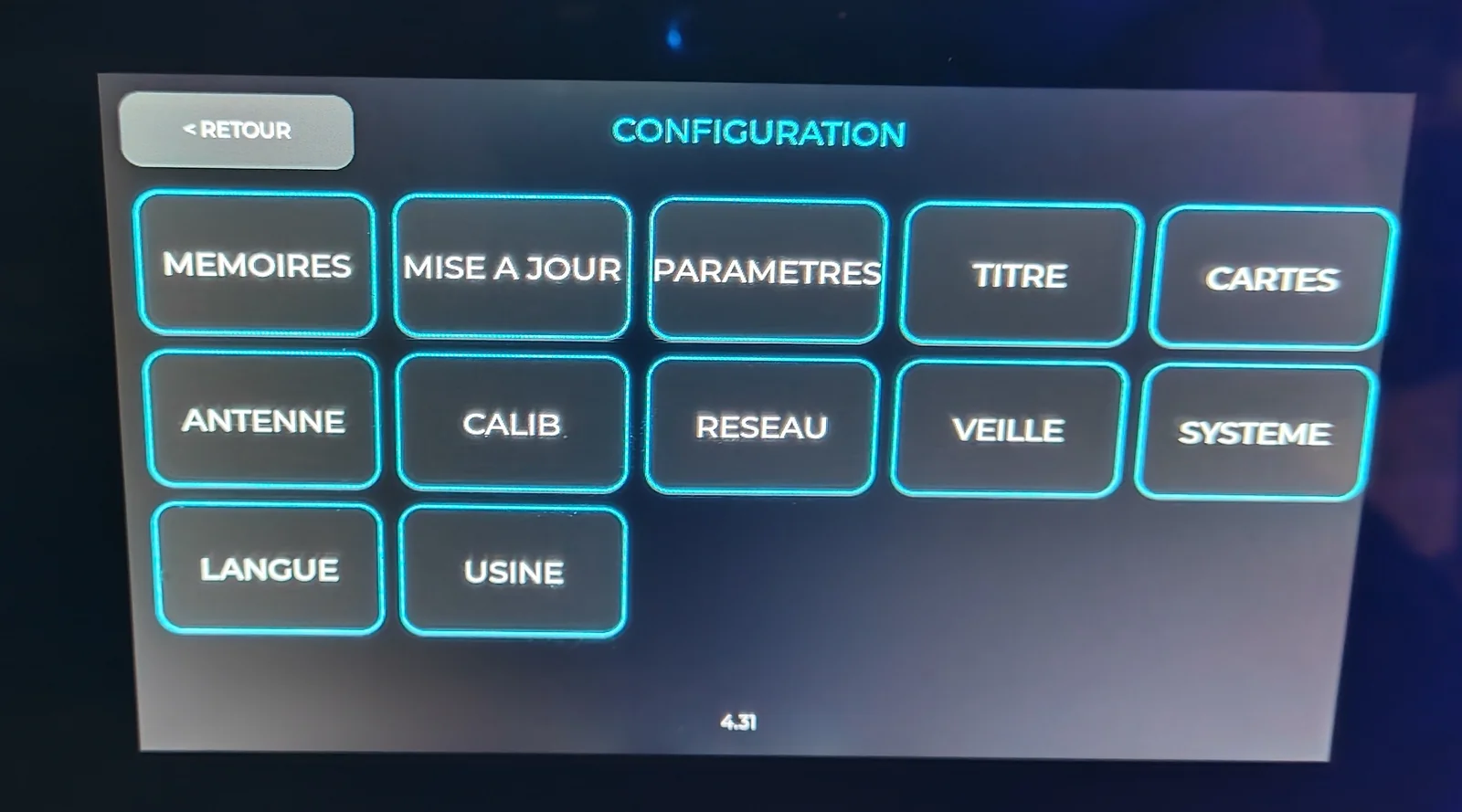

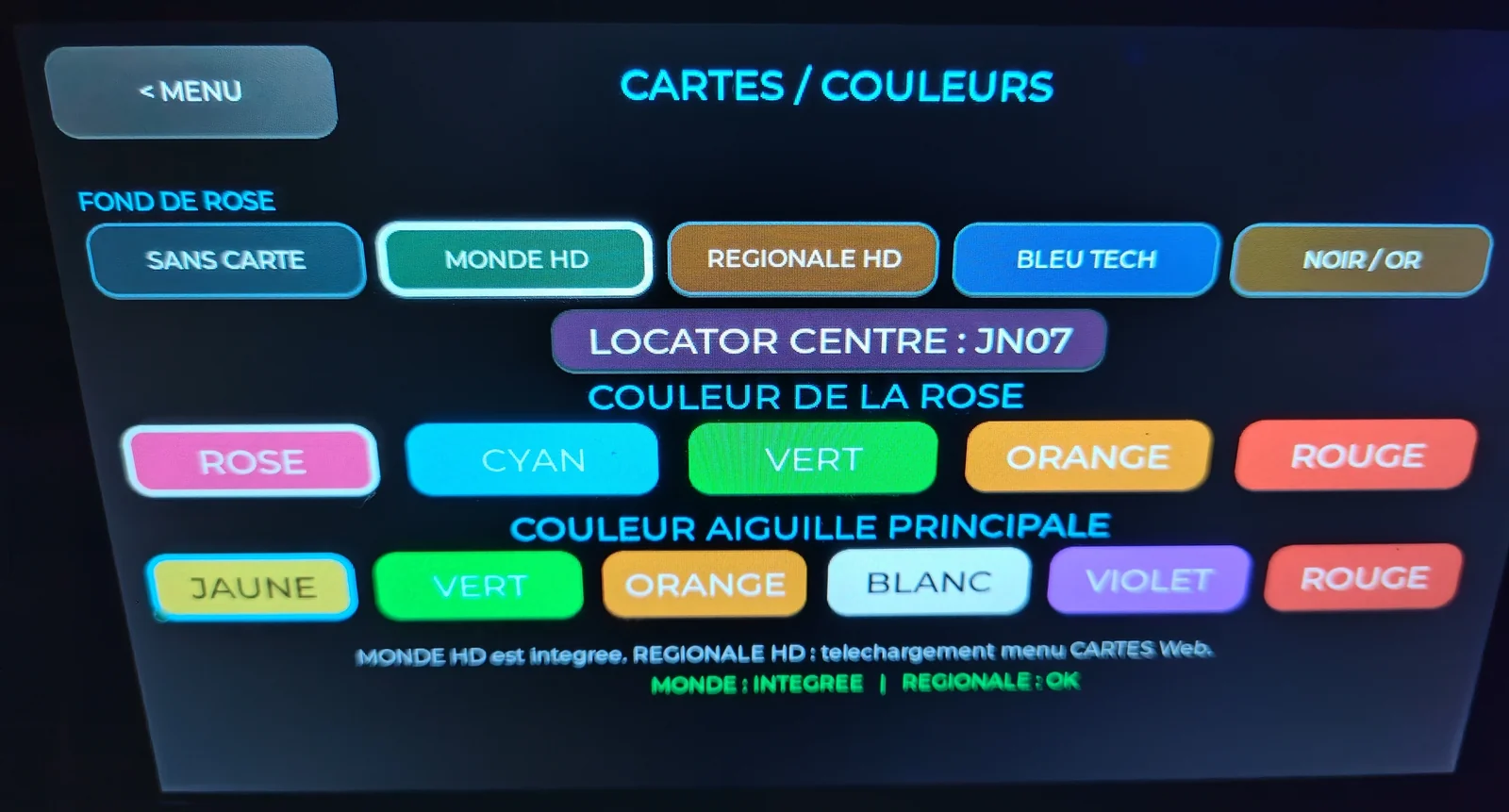

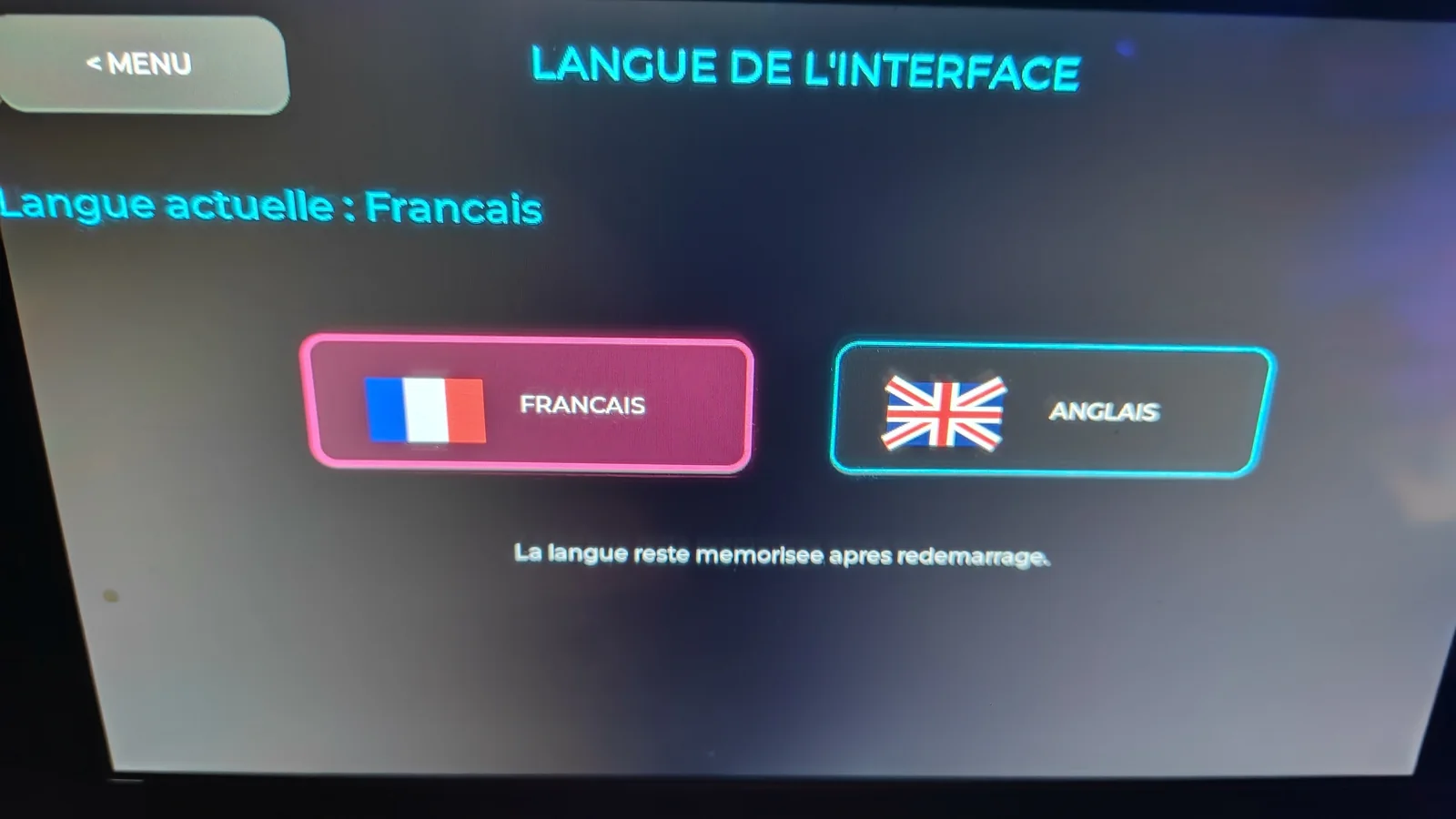

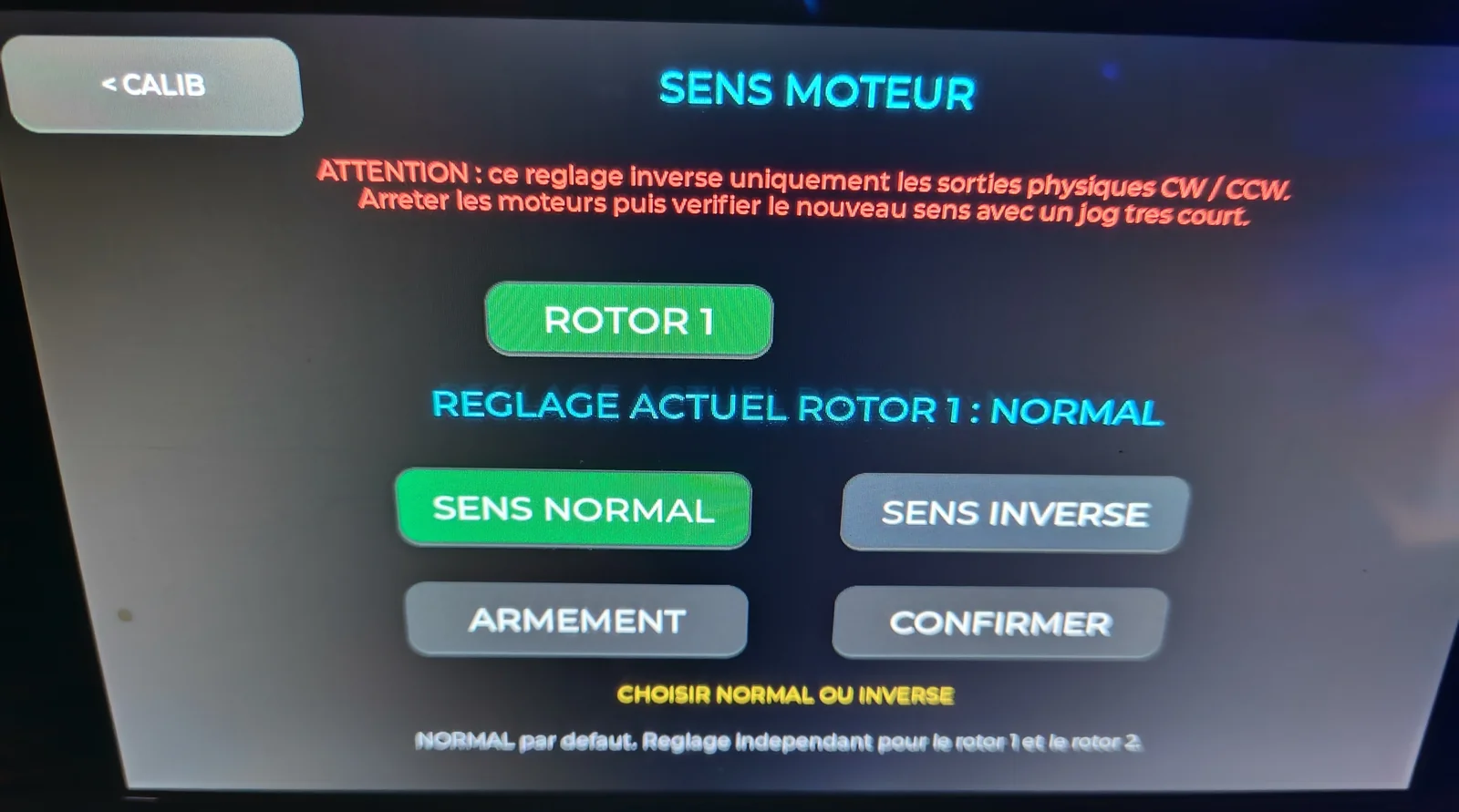

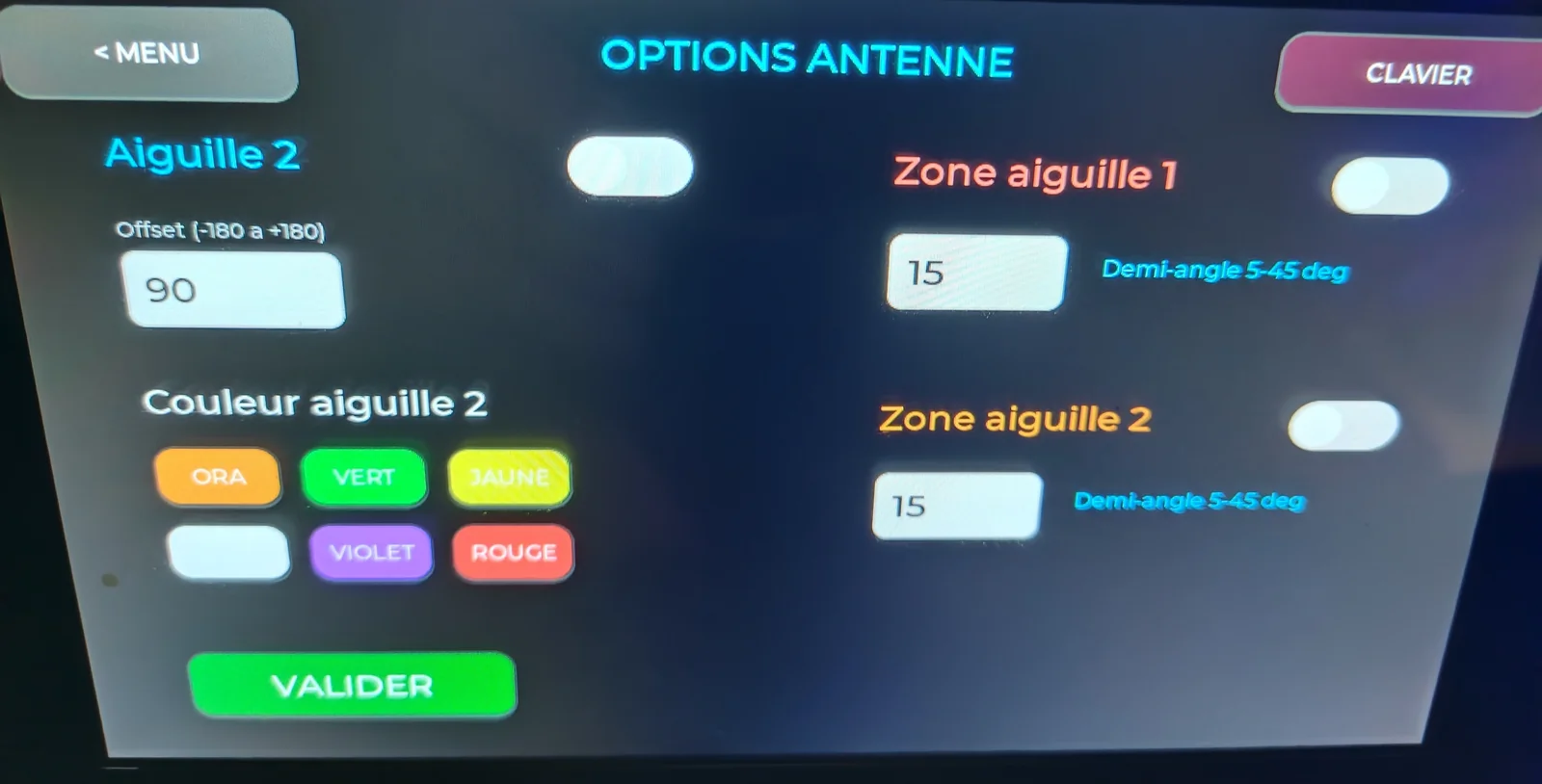

Aperçu de l’interface
